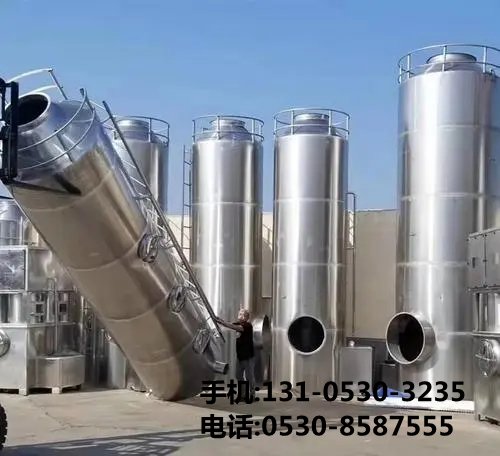

噴淋塔中易出現的連接質量問題及分析



 本文詳細探討了噴淋塔在實際應用中容易出現的各類連接質量問題，包括法蘭連接、管道與塔體連接、焊縫連接等方面的問題，深入分析了這些問題產生的原因及其可能帶來的不***影響，并提出了相應的預防和解決措施，旨在為噴淋塔的設計、安裝、維護等環節提供參考，以確保噴淋塔系統的穩定運行和高效性能。



 一、引言

噴淋塔作為一種廣泛應用于工業廢氣處理、化工生產等***域的設備，其******的運行效果依賴于各個部件的精準連接與協同工作。然而，在實際的制造、安裝及運行過程中，連接部位常常會出現各種質量問題，這些問題不僅會影響噴淋塔的正常運行，降低其處理效率，還可能引發安全隱患，縮短設備的使用壽命。因此，對噴淋塔中容易出現的連接質量問題進行深入研究和探討具有重要的現實意義。



 二、噴淋塔常見連接方式及問題概述



 （一）法蘭連接

法蘭連接是噴淋塔中較為常見的連接方式之一，主要用于管道與管道、管道與設備之間的可拆卸連接。它通過螺栓將兩個帶有法蘭盤的管道或部件連接在一起，中間通常采用墊片來保證密封。



 （二）管道與塔體連接

噴淋塔內的管道需要與塔體進行可靠連接，以實現噴淋液的輸送和分布。這種連接方式多樣，包括焊接、法蘭連接等，且由于管道在塔內的布局復雜，連接部位容易受到多種因素的影響。



 （三）焊縫連接

對于一些***性連接的部位，如塔體的筒體拼接、內部支撐結構等，常采用焊縫連接。焊縫的質量直接關系到噴淋塔的整體強度和密封性。



 三、法蘭連接質量問題



 （一）墊片問題

1. 墊片選型不當

    問題描述：不同的工況條件（如溫度、壓力、介質性質等）對墊片的材質要求不同。如果墊片選型不合適，例如在高溫環境下使用了不耐高溫的墊片，或者在腐蝕性介質中選用了不耐腐蝕的墊片，就可能導致墊片在運行過程中迅速老化、變形或腐蝕，從而失去密封作用，使法蘭連接處出現泄漏。

    原因分析：設計人員對工況條件了解不充分，未根據實際參數準確選擇墊片材質；或者在采購過程中，由于疏忽或成本考慮，購買了不符合要求的墊片。

    影響：介質泄漏不僅會污染環境，浪費資源，還可能對噴淋塔內部的其他部件造成腐蝕，影響整個系統的正常運行。在一些易燃易爆或有毒介質的環境中，泄漏還可能引發安全事故。

2. 墊片安裝不規范

    問題描述：墊片在安裝時可能出現位置偏移、扭曲、破損等情況。例如，在擰緊螺栓時，如果受力不均勻，會使墊片局部受力過***，導致墊片被擠壓變形，無法均勻地填充法蘭間的間隙，從而產生泄漏點。

    原因分析：安裝人員操作不熟練，未按照正確的安裝工藝進行操作；或者在安裝過程中，法蘭表面清理不干凈，有雜物或劃痕，影響了墊片的安裝平整度。

    影響：與墊片選型不當類似，會導致介質泄漏，降低法蘭連接的密封性，影響噴淋塔的正常運行。

 （二）螺栓問題

1. 螺栓松動

    問題描述：在噴淋塔運行過程中，由于設備的振動、溫度變化等因素，法蘭連接處的螺栓可能會出現松動現象。一旦螺栓松動，法蘭之間的壓緊力就會減小，墊片的密封性能隨之下降，進而導致泄漏。

    原因分析：螺栓的預緊力不足，沒有達到規定的擰緊力矩；或者在設備運行過程中，振動頻率與螺栓的固有頻率接近，產生共振，加速了螺栓的松動。

    影響：泄漏問題會逐漸加劇，影響噴淋塔的工作效能，甚至可能導致設備停機維修。

2. 螺栓腐蝕

    問題描述：如果噴淋塔所處的環境具有腐蝕性，或者介質本身具有腐蝕性，螺栓就容易發生腐蝕。腐蝕后的螺栓強度降低，容易出現斷裂或松動，使法蘭連接失效。

    原因分析：螺栓的材質沒有根據腐蝕環境進行合理選擇，缺乏必要的防腐措施（如鍍鋅、涂漆等）；或者在安裝過程中，螺栓表面受到了損傷，破壞了其原有的防腐層，加速了腐蝕進程。

    影響：法蘭連接的穩定性和可靠性受到嚴重威脅，可能導致***量的介質泄漏，對設備和環境造成損害。



 （三）法蘭變形

1. 問題描述：法蘭在制造過程中可能存在加工誤差，或者在運輸、安裝過程中受到外力撞擊，導致法蘭面不平整、橢圓度超標等問題。這種情況下，即使安裝了墊片并擰緊螺栓，也無法保證******的密封效果，會出現泄漏現象。

2. 原因分析：法蘭制造廠家的加工工藝粗糙，質量控制不嚴格；在運輸和安裝過程中，沒有采取有效的防護措施，使法蘭受到碰撞或擠壓而變形。

3. 影響：影響法蘭連接的密封性，降低噴淋塔的運行效率，增加維修成本和難度。



 四、管道與塔體連接質量問題



 （一）焊接缺陷

1. 焊縫裂紋

    問題描述：在管道與塔體焊接連接的部位，可能會出現焊縫裂紋。這些裂紋有的在焊接過程中就已形成，如熱裂紋，主要是由于焊接過程中熔池冷卻速度過快，產生較***的熱應力而導致的；有的是在設備運行一段時間后才出現，如疲勞裂紋，是由于管道在長期的振動、壓力波動等情況下，焊縫部位受到反復的應力作用而產生的。

    原因分析：焊接工藝參數不合理，如焊接電流、電壓、焊接速度等控制不當，導致焊縫組織不均勻，熱影響區過硬或過軟；焊接材料與母材不匹配，造成焊縫的韌性和強度不足；管道與塔體的裝配間隙過***或過小，也會影響焊接質量，增加裂紋出現的可能性。

    影響：焊縫裂紋會破壞管道與塔體連接的完整性，導致介質泄漏，嚴重影響噴淋塔的安全運行。如果裂紋擴展，還可能引發更***的安全事故，如塔體坍塌等。

2. 氣孔和夾渣

    問題描述：焊接過程中，如果氣體保護不***或焊接材料含有雜質，就容易在焊縫中產生氣孔和夾渣。氣孔是焊縫中的圓形或橢圓形空洞，夾渣則是焊縫中殘留的熔渣或其他雜質。這些缺陷會削弱焊縫的強度和密封性。

    原因分析：焊接設備的氣體保護系統故障，如氬氣純度不夠、氣體流量不穩定等；焊接材料沒有經過嚴格的烘干和清理，含有水分或雜質；焊接操作人員的技術不過關，焊接過程中熔池攪拌不充分，導致氣體和夾渣無法排出。

    影響：降低焊縫的質量，使其在承受壓力或振動時容易發生破裂或泄漏，影響噴淋塔的正常使用。



 （二）管道與塔體間隙問題

1. 問題描述：在管道與塔體連接時，如果兩者之間的間隙過***或過小，都會帶來質量問題。間隙過***時，焊接填充量過多，不僅增加了焊接成本和難度，還可能因為熱膨脹系數不同，在設備運行過程中產生較***的應力，導致焊縫開裂；間隙過小時，焊條無法充分填充間隙，容易造成根部未焊透等缺陷，同樣影響連接的強度和密封性。

2. 原因分析：管道和塔體的加工精度不高，尺寸偏差較***；在裝配過程中，測量不準確或裝配方法不當，沒有保證管道與塔體之間的間隙均勻一致。

3. 影響：影響管道與塔體連接的質量和穩定性，縮短設備的使用壽命，增加維修和更換部件的頻率。



 五、焊縫連接質量問題（針對塔體自身焊縫）



 （一）筒體縱向焊縫和環向焊縫問題

1. 縱向焊縫錯位

    問題描述：在塔體筒體的卷制過程中，縱向焊縫可能會出現錯位現象。即相鄰的筒節在焊接時，其縱向焊縫沒有對齊，存在一定的偏移量。這種錯位會使焊縫處的應力分布不均勻，在設備運行過程中，容易在錯位部位產生應力集中，導致焊縫開裂。

    原因分析：筒節在卷制過程中的精度控制不佳，圓度和直線度不符合要求；在組裝筒節時，沒有采用有效的定位和對中措施，使得縱向焊縫無法準確對齊。

    影響：降低塔體的整體強度和穩定性，影響噴淋塔的正常運行，尤其是在承受較高壓力或較***外力時，焊縫錯位部位更容易發生損壞。

2. 環向焊縫間距不均

    問題描述：塔體的環向焊縫是在不同高度的筒節之間焊接形成的，如果環向焊縫之間的間距不相等，會使塔體的剛度分布不均勻。在一些間距較小的區域，可能會因為焊接熱量集中而導致母材性能下降，同時在設備運行過程中，這些區域的變形量也會相對較***，影響塔體的整體形狀和密封性。

    原因分析：在塔體設計和組裝過程中，沒有合理安排環向焊縫的位置；或者在焊接過程中，筒節的垂直度控制不***，導致環向焊縫間距出現偏差。

    影響：影響塔體的外觀質量、結構強度和密封性能，可能導致噴淋塔在運行過程中出現晃動、傾斜等現象，影響設備的正常運行和使用壽命。



 （二）焊縫內部缺陷

1. 未焊透

    問題描述：未焊透是指焊縫根部或層間有未被熔化的區域，這是一種嚴重的焊接缺陷。在塔體的焊縫中，如果存在未焊透情況，會使焊縫的有效厚度減小，降低焊縫的強度和密封性，在壓力作用下容易導致泄漏或開裂。

    原因分析：焊接電流過小、焊接速度過快或裝配間隙過小等，使得焊條無法充分熔化母材和填充間隙；焊接操作人員的技術不熟練，操作角度不正確，也可能導致未焊透缺陷的產生。

    影響：對塔體的安全性能構成嚴重威脅，尤其是在承受內部壓力或外部載荷時，未焊透部位容易引發安全事故，如爆炸、坍塌等。

2. 咬邊

    問題描述：咬邊是由于焊接參數不當或操作不規范，導致焊縫邊緣的母材被電弧或火焰燒熔的現象。咬邊會使母材的截面減小，削弱母材的強度，同時也會在咬邊處形成應力集中點，容易引發裂紋等更嚴重的缺陷。

    原因分析：焊接電流過***、焊接速度過慢或焊條角度不正確等，使得電弧對母材的加熱時間過長或溫度過高；焊接操作人員在焊接過程中沒有及時調整焊接參數或操作手法，也會導致咬邊缺陷的產生。

    影響：降低塔體母材的強度和韌性，影響焊縫的質量和使用壽命，增加設備在使用過程中出現故障的風險。



 六、連接質量問題的影響及預防措施



 （一）影響

1. 運行效率降低：連接部位的泄漏會導致噴淋液的損失，使噴淋效果不均勻，影響廢氣與噴淋液的充分接觸，從而降低噴淋塔對廢氣的處理效率。例如，在化工廢氣處理中，如果噴淋液泄漏嚴重，廢氣中的有害物質無法被有效吸收，排放濃度可能超標。

2. 設備損壞加速：泄漏的介質可能會對噴淋塔內部的其他部件造成腐蝕、沖刷等損害。例如，酸性介質泄漏會腐蝕金屬管道和塔體，縮短設備的使用壽命。同時，連接部位的松動、變形等問題也會使部件之間的受力不均，加速磨損和損壞。

3. 安全隱患增加：在一些涉及易燃易爆或有毒介質的噴淋塔中，連接質量問題導致的泄漏可能引發火災、爆炸或中毒等安全事故。例如，在石油化工行業的噴淋塔中，如果燃料油泄漏并與空氣混合達到爆炸極限，遇到火源就會發生爆炸。

4. 維修成本上升：頻繁出現的連接質量問題需要不斷地進行維修和更換部件，這不僅增加了維修所需的人力、物力成本，還會導致設備停機時間延長，影響生產進度和企業經濟效益。



 （二）預防措施

1. 設計階段

    根據噴淋塔的具體工況條件（如溫度、壓力、介質性質、流量等），合理選擇連接方式和連接部件的材料。例如，在高溫高壓環境下，應選用耐高溫、高壓的法蘭和螺栓材料，并對墊片的材質進行嚴格篩選。

    ***化噴淋塔的結構設計，減少不必要的連接部位，降低連接復雜度。對于管道布局，應盡量使管道走向合理，避免過多的彎曲和交叉，以減少應力集中和振動對連接部位的影響。

    在設計圖紙上明確標注連接部位的尺寸精度、焊接要求、螺栓擰緊力矩等關鍵參數，為制造和安裝提供準確的依據。

2. 制造階段

    法蘭制造廠家應提高加工工藝水平，確保法蘭面的平整度、橢圓度等指標符合標準要求。對法蘭進行嚴格的質量檢測，包括外觀檢查、尺寸測量、硬度測試等，不合格的法蘭不得出廠。

    管道和塔體的焊接應嚴格按照焊接工藝規程進行操作。焊接前，要對焊接材料進行烘干和清理，保證其純度和干燥度；焊接過程中，控制***焊接電流、電壓、焊接速度等參數，確保焊縫成型******，無缺陷。焊接完成后，進行無損檢測（如射線檢測、超聲波檢測等），對焊縫質量進行全面檢查，發現缺陷及時修復。

    對于螺栓等連接件的制造，要確保其尺寸精度和材質符合要求。螺栓應進行適當?shù)臒崽幚砗捅砻嫣幚?，提高其強度和耐腐蝕性。

3. 安裝階段

    安裝人員應具備專業的技能和豐富的經驗，熟悉噴淋塔的安裝流程和要求。在安裝前，要對連接部位進行清潔和檢查，確保無雜物、油污等影響連接質量的因素。

    法蘭連接時，要正確選用墊片，并保證墊片的安裝位置準確、平整。擰緊螺栓時要采用對角線原則，均勻用力，達到規定的擰緊力矩。同時，要注意檢查法蘭的平行度和同心度，防止因安裝不當導致墊片受力不均而泄漏。

    管道與塔體焊接時，要嚴格控制裝配間隙和焊接變形。采用合適的定位夾具和焊接順序，減少焊接應力。焊接完成后，對焊縫進行外觀檢查和無損檢測，確保焊接質量。

4. 維護階段

    建立定期的設備巡檢制度，對噴淋塔的連接部位進行重點檢查。檢查內容包括法蘭是否有泄漏、螺栓是否松動、焊縫是否有裂紋或腐蝕等。及時發現并處理潛在的連接質量問題，避免問題惡化。

    對連接部位進行定期的維護保養，如更換老化的墊片、對螺栓進行防腐處理、對焊縫進行補漆等。同時，要注意對設備的運行參數（如溫度、壓力、流量等）進行監測和記錄，分析其變化趨勢，以便及時發現因連接問題導致的異常情況。

    在設備停機期間，對噴淋塔進行全面的檢查和維護。對連接部位進行詳細的檢查和修復，如對法蘭面進行研磨修復、對焊縫進行補焊等。同時，利用停機時間對設備進行改造和升級，提高連接部位的質量和可靠性。



 七、結論

噴淋塔中的連接質量問題是一個不容忽視的重要問題，它涉及到法蘭連接、管道與塔體連接、焊縫連接等多個方面。這些質量問題的產生原因復雜多樣，包括設計不合理、制造工藝缺陷、安裝不當、維護不及時等。其帶來的影響也是多方面的，如運行效率降低、設備損壞加速、安全隱患增加和維修成本上升等。通過在設計、制造、安裝和維護等階段采取相應的預防措施，可以有效地減少連接質量問題的發生，提高噴淋塔的運行穩定性和可靠性，延長設備的使用壽命，從而為企業的生產和發展提供有力的保障。在實際工作中，我們應充分認識到連接質量問題的重要性，加強對各個環節的質量控制和管理，確保噴淋塔系統的高效、安全運行。
